Koja je razlika u gubicima magnetske jezgre i radnim frekvencijama među različitim materijalima

Magnetske jezgre srce su transformatora, induktora i motora. Materijal koji odaberete određuje dva kritična parametra: gubitak jezgre (koliko se energije gubi kao toplina) i radnu frekvenciju (koliko brzo se magnetsko polje može promijeniti). Ova su dva čimbenika u osnovi međusobno povezana-više frekvencije općenito znače veće gubitke, ali različiti materijali reagiraju na povećanje frekvencije na dramatično različite načine.

Ovaj članak uspoređuje tri glavne kategorije mekih magnetskih materijala: silicijski čelik (elektrotehnički čelik), ferit te amorfne i nanokristalne legure. Ispitat ćemo kako fizička struktura svakog materijala utječe na njegove karakteristike gubitka i gdje se svaki od njih najbolje ponaša.

Razumijevanje gubitka jezgre: kamo odlazi energija?

Prije usporedbe materijala bitno je razumjeti što zapravo znači "gubitak jezgre". Kada je amagnetska jezgrapodvrgnut izmjeničnom magnetskom polju, energija se rasipa na tri načina.

Gubitak histerezeproizlazi iz energije potrebne za ponovno poravnavanje magnetskih domena sa svakim ciklusom magnetskog polja. Svaki put kad polje promijeni smjer, unutarnja magnetska struktura materijala mora se okrenuti-i taj proces troši energiju koja se pretvara u toplinu. Gubitak zbog histereze proporcionalan je frekvenciji (P_h ∝ f), što znači da raste linearno kako brzina prebacivanja raste.

Gubitak vrtložne strujeje uzrokovana cirkulirajućim električnim strujama induciranim unutar vodljivog materijala jezgre promjenjivim magnetskim poljem. Te struje teku u petljama i stvaraju otporno zagrijavanje. Gubitak vrtložne struje proporcionalan je kvadratu frekvencije (P_e ∝ f²), tako da brzo raste kako frekvencija raste. Tanji materijali i veći električni otpor pomažu u smanjenju vrtložnih struja.

Prekomjerni gubitak(također nazvan anomalni gubitak) objašnjava preostalu disipaciju energije koja nije obuhvaćena modelima histereze i vrtložnih struja. Iako je najmanji u većini slučajeva, postaje značajan na vrlo visokim frekvencijama ili pod nesinusoidnom pobudom.

Inženjeri obično koriste Steinmetzovu jednadžbu za procjenu ukupnog gubitka jezgre pod sinusoidnom pobudom: P_loss=k × f^ × B^, gdje su k, , i koeficijenti specifični za materijal određeni eksperimentalno.

Imajući ovaj okvir na umu, ispitajmo svaku vrstu materijala.

Silicijski čelik (električni čelik)

Silikonski čelik najrašireniji je materijal magnetske jezgre na svijetu. Sastoji se od željeza s 0,5–4% sadržaja silicija, što povećava električni otpor i smanjuje vrtložne struje u usporedbi s čistim željezom. Limovi od silikonskog čelika obično su debljine 0,35 ili 0,5 mm i složeni zajedno da tvore jezgre transformatora.

Radna frekvencija:Silikonski čelik je optimiziran za niske frekvencije, prvenstveno 50/60 Hz mrežnu snagu. Tehnički može raditi do oko 20 kHz, ali gubici postaju previsoki izvan tog raspona. Na 400 Hz (uobičajeno u zrakoplovstvu i nekim industrijskim primjenama), gubici vrtložnih struja dominiraju i značajno se povećavaju u usporedbi s radom od 50 Hz.

Karakteristike gubitka jezgre:Silikonski čelik ima najveću gustoću magnetskog toka zasićenja među uobičajenim mekim magnetskim materijalima-obično 2,0 T ili više. Ovo dizajnerima transformatora omogućuje rad na visokim razinama magnetskog toka, što smanjuje veličinu jezgre za danu nazivnu snagu. Međutim, to ima svoju cijenu: silikonski čelik također ima najveći gubitak jezgre među ovim materijalima. Iznad nekoliko stotina herca, gubici brzo eskaliraju zbog vrtložnih struja.

Praktične primjene:Transformatori za distribuciju električne energije, industrijski motori, generatori i sve aplikacije koje rade na mrežnoj frekvenciji (50/60 Hz). Kada je potrebna velika gustoća snage na niskim frekvencijama, silikonski čelik ostaje bez premca. Na primjer, kao jezgra distribucijskog transformatora, silikonski čelik može postići radnu gustoću toka iznad 1,4 T.

Ključni kompromis:Izvrsna gustoća toka zasićenja i niska cijena, ali loša visokofrekventna izvedba.

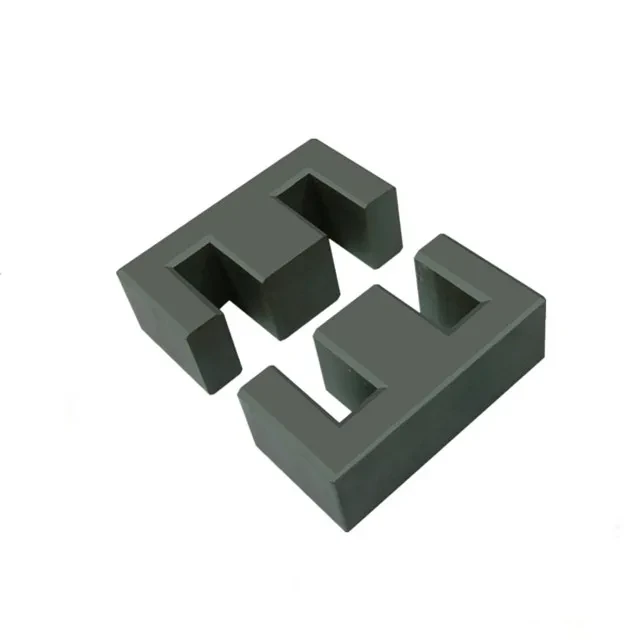

Feritne jezgre

Feriti su magnetski materijali nalik keramici izrađeni od željeznog oksida u kombinaciji s oksidima mangana, cinka ili nikla. Njihova ključna razlika je iznimno visok električni otpor - 10⁶ do 10⁷ puta veći od metalnih magnetskih materijala. Ova visoka otpornost gotovo eliminira gubitke vrtložnih struja, čineći ferite dominantnim izborom za visokofrekventne primjene.

Radna frekvencija:Feritni materijali obuhvaćaju širok raspon frekvencija ovisno o sastavu. Mangan-cink (MnZn) feriti najbolje rade od oko 1 kHz do 1 MHz, dok nikal-cink (NiZn) feriti rade od 1 MHz do 300 MHz ili više. Općenito, feriti se preporučuju za frekvencije od 10 kHz i više. Za dizajne na ili iznad 20 kHz, gubitak jezgre postaje ograničavajući faktor; ispod 20 kHz, kapacitet prijenosa toka obično je ograničenje.

Karakteristike gubitka jezgre:Feriti pokazuju vrlo male gubitke u jezgri na visokim frekvencijama zbog svoje visoke otpornosti. Međutim, kako se frekvencija povećava iznad određene točke-"granična frekvencija" materijala-izolacijska svojstva se kvare, otpornost naglo pada, a gubici rastu. Feriti također imaju relativno nisku gustoću toka zasićenja, obično samo 0,3–0,5 T. To znači da feritne jezgre moraju biti veće od jezgri od silikonskog čelika da bi podnijele isti magnetski tok.

Praktične primjene:Preklopni transformatori napajanja, induktori za filtriranje EMI-a, RF transformatori i bilo koja aplikacija koja radi od desetaka kiloherca do stotina megaherca.

Ključni kompromis:Izvrsna visokofrekventna izvedba i niska cijena, ali ograničena niskom gustoćom toka zasićenja.

Amorfne i nanokristalne legure

Amorfne i nanokristalne legure predstavljaju noviju klasu magnetskih materijala koji premošćuju jaz između silikonskog čelika i ferita. Ovi materijali nastaju brzim skrućivanjem, smrzavanjem metala u neuređenu (amorfnu) atomsku strukturu bez kristalnih zrnaca. Nanokristalne legure podvrgavaju se dodatnoj toplinskoj obradi kako bi se oblikovala izuzetno fina kristalna zrna (10-20 nanometara) unutar amorfne matrice.

Radna frekvencija:Amorfne legure na bazi željeza najprikladnije su za srednjefrekventne primjene, obično od nekoliko stotina herca do oko 20 kHz. Nanokristalne legure značajno proširuju ovaj raspon, radeći dobro od 50 Hz do 100 kHz ili čak i više. Ispod 50 kHz, nanokristalne legure nude 2-3 puta veću radnu gustoću toka od ferita, a istovremeno održavaju manje gubitke, dopuštajući da magnetska jezgra bude manje od pola veličine.

Karakteristike gubitka jezgre:Tu ovi materijali uistinu briljiraju. Pri istoj frekvenciji i gustoći toka, amorfne jezgre postižu samo oko 10% gubitka od silicijevog čelika, dok nanokristalne jezgre postižu samo oko 3%. Gubici oba materijala proporcionalni su (B·f)², što je tipično za režime u kojima dominiraju vrtložne struje. Nanokristalne legure dosljedno nadmašuju amorfne legure na višim frekvencijama-na primjer, na 200 kHz i 0,7 T, nanokristalni gubitak je približno 1300 W/kg u usporedbi s preko 2100 W/kg za amorfne legure pri nižoj gustoći toka.

Praktične primjene:Visokoučinkoviti distribucijski transformatori (amorfne legure mogu smanjiti gubitke u praznom hodu za više od 60% u usporedbi s konvencionalnim dizajnom), pogonski motori električnih vozila, pretvarači obnovljive energije, precizni senzori struje, medicinska oprema za snimanje i zrakoplovni energetski sustavi.

Ključni kompromis:Dramatično manji gubici od silikonskog čelika pri usporedivim gustoćama fluksa i većem zasićenju od ferita, ali uz višu cijenu i uz mehaničku krtost koja zahtijeva pažljivo rukovanje.

Izravna usporedba materijala: gubitak i učestalost na prvi pogled

Materijal	Najbolji frekvencijski raspon	Zasićenost B_s (T)	Relativni gubitak jezgre	Primarni mehanizam gubitka
Silicijski čelik	50 Hz – 20 kHz	2.0+	Najviša	Vrtložna struja (f²)
Ferit (MnZn)	1 kHz – 1 MHz	0.3–0.5	Niska	Histereza (f)
Ferit (NiZn)	1 MHz – 300 MHz	0.3–0.5	Vrlo nisko	Histereza (f)
Amorfna legura	50 Hz – 20 kHz	1.5–1.6	~10% silikonskog čelika	Vrtložna struja (f²)
Nanokristalni	50 Hz – 100 kHz	1.2	~3% silikonskog čelika	Mješoviti

Napomena: relativni gubitak jezgre je približan; stvarne vrijednosti jako ovise o specifičnim radnim uvjetima, gustoći toka i temperaturi.

Smjernice za odabir: Usklađivanje materijala s primjenom

Odabir pravog materijala jezgre zahtijeva balansiranje višestrukih kompromisa: gubitak, frekvencija, gustoća toka, cijena i fizička veličina.

Zaaplikacije niske frekvencije i velike snage(mrežni transformatori, industrijski motori), silikonski čelik ostaje standard. Nijedan drugi materijal ne može se usporediti s njegovom kombinacijom visoke gustoće toka zasićenja i niske cijene.

Zasrednjefrekventna pretvorba snage(20 kHz do 100 kHz prekidački izvori napajanja), feriti su tradicionalni izbor, ali nanokristalne legure su sve konkurentnije tamo gdje su učinkovitost i veličina najvažniji. Ispod 50 kHz, nanokristalni nudi 2-3 puta veću radnu gustoću toka od ferita uz manje gubitke, što omogućuje značajno manji volumen jezgre.

Zavisokofrekventno filtriranje i RF aplikacije(100 kHz do stotina megaherca), feriti-osobito NiZn sastavi-nemaju premca u svojoj kombinaciji niskih gubitaka, niske cijene i fleksibilnosti dizajna.

Zaaplikacije ultra-visoke učinkovitosti(transformatori vrhunske učinkovitosti, pogonski sustavi za električna vozila, svemirska snaga), amorfne i nanokristalne legure daju smanjenje gubitaka od 90–97% u usporedbi sa silicijskim čelikom-povećanje učinkovitosti koje često opravdava njihovu višu cijenu materijala.

Trendovi u industriji i budućnost

Globalno tržište materijala za magnetske jezgre prolazi kroz značajnu transformaciju potaknutu propisima o energetskoj učinkovitosti i brzom ekspanzijom obnovljivih izvora energije i električnih vozila. Samo kinesko tržište amorfnih legura doseglo je 85,3 milijarde juana 2024., a predviđa se da će premašiti 160 milijardi juana do 2027. Globalno, tržište nekristalnih i nanokristalnih magnetskih jezgri iznosilo je približno 796 milijuna dolara 2025., a očekuje se da će dosegnuti 1,175 milijardi dolara do 2032.

Pomak prema višim frekvencijama prebacivanja-omogućen širokopojasnim poluvodičima kao što su GaN i SiC-dodatno ubrzava pomak od tradicionalnog silikonskog čelika prema feritima i nanokristalnim legurama. Za magnetske komponente koje rade na ovim višim frekvencijama, minimiziranje gubitaka u jezgri postaje najvažnije, zbog čega su materijali s visokim otporom sve bitniji.

Zaključak

Ne postoji jedan "najbolji" materijal magnetske jezgre-samo pravi materijal za određeni skup radnih uvjeta. Silikonski čelik dominira na niskim frekvencijama gdje je visoka gustoća toka najvažnija. Feriti su izvrsni na visokim frekvencijama gdje bi vrtložne struje inače osakatile performanse. Amorfne i nanokristalne legure nude središnji put u nastajanju, donoseći dramatično niže gubitke od silikonskog čelika dok zadržavaju veću gustoću protoka od feritnih. Razumijevanje odnosa između gubitka u jezgri i radne frekvencije-i načina na koji različiti materijali reagiraju na povećanje frekvencije-ključno je za svakog inženjera koji projektira transformatore, induktore ili motore. Kako se energetska elektronika nastavlja kretati prema višim frekvencijama i većoj učinkovitosti, izbor materijala magnetske jezgre postat će još kritičniji.
