Koje su prednosti i nedostaci raznih oblika magnetskih jezgri?

Visokofrekventni transformator je uređaj koji transformira izmjenični napon, struju i impedanciju. Kada izmjenična struja teče kroz primarnu zavojnicu, u željeznoj jezgri (ili magnetskoj jezgri) stvara se izmjenični magnetski tok, koji inducira napon (ili struju) u sekundarnoj zavojnici. . Transformator se sastoji od željezne jezgre (ili magnetske jezgre) i zavojnice. Zavojnica ima dva ili više namota. Namoti spojeni na napajanje nazivaju se primarna zavojnica, a ostali namoti nazivaju se sekundarne zavojnice. Magnetske jezgre transformatora uključuju jezgre tipa pot, jezgre tipa RM, jezgre tipa E, jezgre tipa EC, ETD i EER, jezgre tipa PQ, jezgre tipa EP, jezgre tipa EP, toroidalne jezgre itd. , pa kako te jezgre utječu na rad transformatora? Pogledajte dolje za detaljnu analizu.

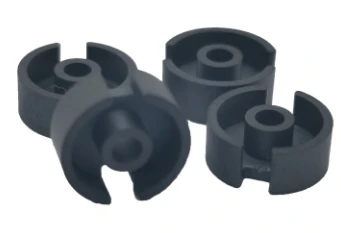

1.jezgra limenke

Bobina i namoti su gotovo svi omotani magnetskom jezgrom, tako da ima vrlo dobar učinak zaštite od EMI; veličina magnetske jezgre tipa limenke u skladu je s IEC standardom, a zamjenjivost je vrlo dobra tijekom proizvodnje; mogu se nabaviti jednostavne bobine (bez igala). ) i kostur za montažu PCB ploče (sa klinovima); zbog dizajna oblika posude, cijena je veća od cijene drugih vrsta magnetskih jezgri iste veličine; budući da njegov oblik ne pogoduje rasipanju topline, nije prikladan za primjenu u transformatorskim prigušnicama velike snage.

2.RM tip jezgre

U usporedbi s vrstom limenke, dvije simetrične strane tipa limenke su odsječene, a ovaj teški dizajn je pogodniji za odvođenje topline i ekstrakciju olova velikih dimenzija; u usporedbi s limenkom, štedi oko 40 posto prostora za ugradnju; sa ili bez kostura Tip igle; može se instalirati s parom isječaka; RM jezgra može se izraditi u plosnati oblik (prikladno za strujne planarne transformatore ili izravnu montažu jezgre na tiskanu ploču s dizajniranim namotom); Iako učinak zaštite nije tako dobar kao kod tipa limenke, još uvijek je dobar.

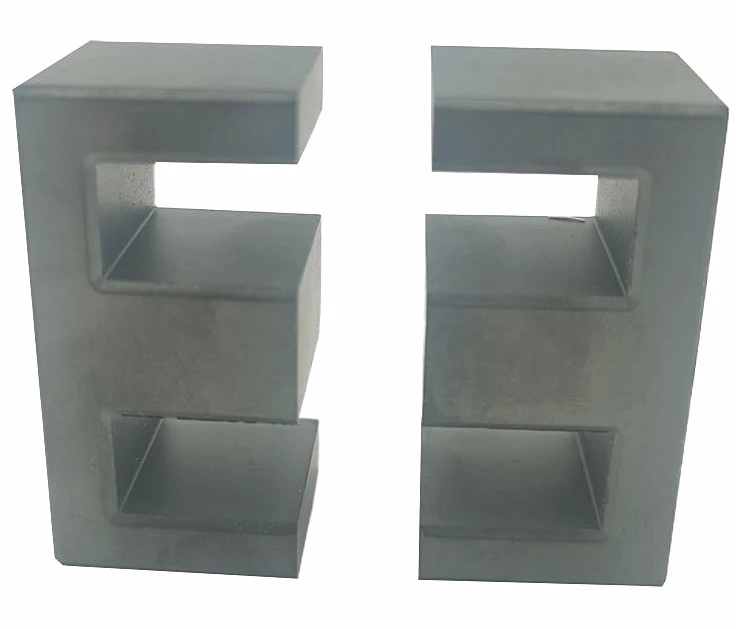

Jezgra tipa 3.E

U usporedbi s lončanim jezgrama, jezgre E-tipa imaju mnogo nižu cijenu, a namatanje i sastavljanje relativno su jednostavni. Ovaj oblik jezgre danas se najviše koristi, ali njegov je nedostatak što ne može osigurati samozaštitu; Magnetska jezgra E-tipa može se instalirati u različitim smjerovima, a također se može nekoliko puta preklopiti kako bi se primijenila veća snaga; ova se magnetska jezgra može napraviti u plosnati oblik (što je sada najpopularniji oblik jezgre za planarne transformatore); također može pružiti špulicu u obliku igle bez igle i utikača; zbog svoje vrlo dobre disipacije topline, može se koristiti superponirano, a općenito induktori i transformatori velike snage koriste ovaj oblik magnetske jezgre.

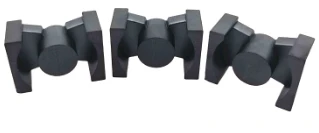

4.EC, ETD i EER jezgre

Ovi tipovi konstrukcija jezgri su srednji između E-tipa i can-tipa. Poput magnetskih jezgri tipa E, mogu osigurati dovoljno prostora za izvlačenje vodova velikog presjeka (prikladno za trenutni trend niskonaponskih i visokostrujnih prekidačkih izvora napajanja); ovi oblici magnetskih jezgri također su vrlo dobri za odvođenje topline; jer je središnji stup cilindričan, isto kao i U usporedbi s pravokutnim poprečnim presjekom, duljina namota s jednim zavojom je skraćena za 11 posto, što smanjuje gubitak bakra za 11 posto, a magnetska jezgra može pružiti veću izlaznu snagu. vlast. U usporedbi sa stupom, također izbjegava skrivenu opasnost od oštećenja izolacije žice za namotavanje zbog rubova i kutova kvadra tijekom namotavanja.

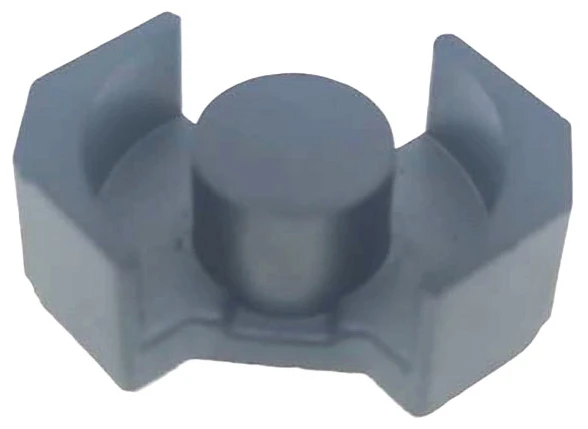

5.PQ jezgra

PQ jezgre su posebno dizajnirane za induktore i transformatore za prekidačke izvore napajanja. Dizajn PQ oblika optimizira omjer između volumena jezgre, površine i površine namotaja; ovaj dizajn omogućuje korištenje najmanje jezgre za postizanje najveće induktivnosti i najveće površine namota; ovaj dizajn, tako da se maksimalna izlazna snaga može dobiti pod minimalnim volumenom i težinom transformatora, a zauzet je minimalni prostor za ugradnju PCB-a; par kopči može se koristiti za ugradnju i fiksaciju; ovaj učinkoviti dizajn također čini magnetsku jezgru područja poprečnog presjeka magnetskog kruga ujednačenijim, tako da ova struktura jezgre također omogućuje manje radnih vrućih točaka od ostalih dizajna strukture jezgre.

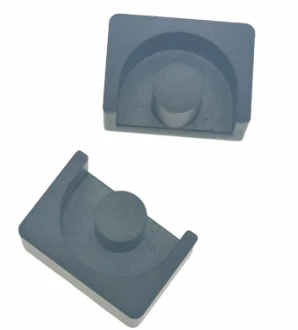

6.Jezgra tipa EP

Trodimenzionalna struktura kružnog središnjeg stupa magnetske jezgre tipa EP potpuno obavija namot osim kraja koji je u kontaktu s PCB pločom, a zaštita je vrlo dobra; ovaj jedinstveni oblik smanjuje kontakt kada su dvije magnetske jezgre sastavljene. Učinak zračnog raspora koji stvara površina, osigurava veći udio volumena i ukupne iskorištenosti prostora.

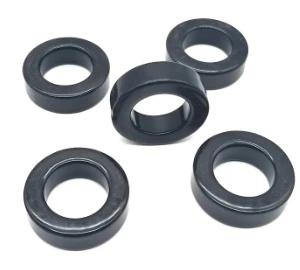

7.toroidna jezgra

Za proizvođače, toroidalne jezgre su najekonomičnije i imaju najnižu cijenu od svih usporedivih jezgri; dodatni i troškovi montaže jednaki su nuli zbog upotrebe bobina; zavojnice se mogu koristiti kada je to potrebno Žičani stroj za namatanje; njegova zaštita je također vrlo dobra.

Navedeno je sažetak analize utjecaja oblika jezgre visokofrekventnog transformatora na rad transformatora.
