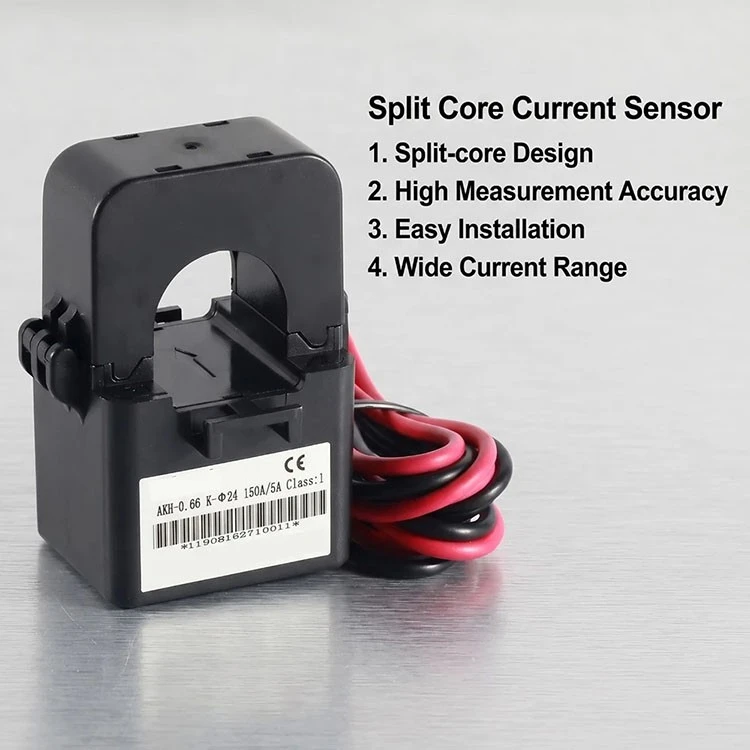

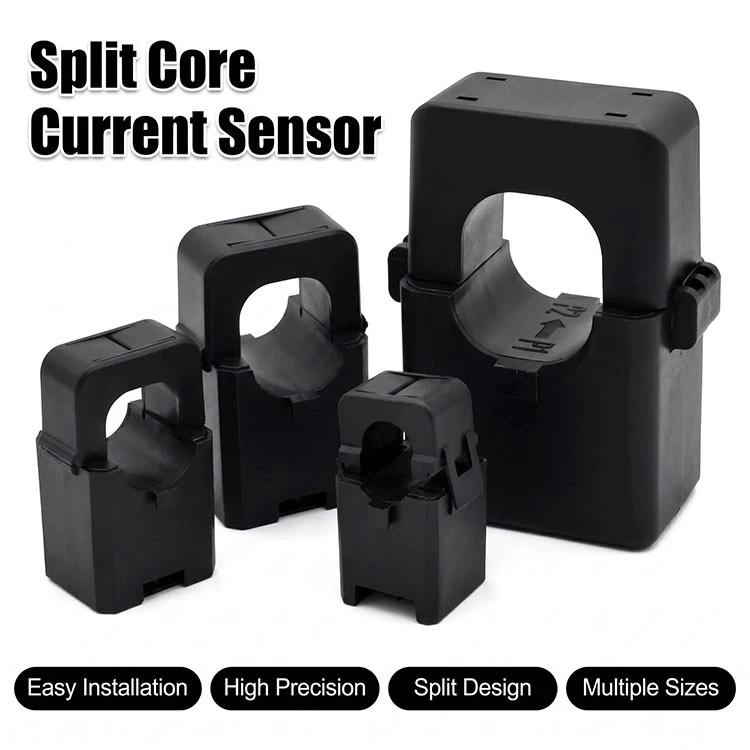

Strujni transformator kroz otvor

Pružajući kvalitetne i standardne kupčeve-elektroničke i pasivne komponente za strujne transformatore i proizvode rješenja, Fullstar Electronics je vodeći proizvođač i dobavljač strujnih transformatora za prolazne otvore u Kini. dobrodošli u veleprodaju elektronike kroz strujni transformator iz naše tvornice.

A strujni transformator kroz-rupu(također poznat kao prozorski-tip ili prolazni-tip strujnog transformatora) vrsta je strujnog transformatora (CT) dizajniranog sa središnjim otvorom koji omogućuje primarnom vodiču da prođe izravno kroz njegovu jezgru. To je pasivna senzorska komponenta koja se temelji na principu elektromagnetske indukcije, prvenstveno se koristi za smanjenje visokih struja na nižu, mjerljivu razinu za mjerenje i zaštitu.

1. Osnovna struktura i princip rada

• Struktura: Za razliku od tradicionalnih transformatora, CT s prolaznim-rupama obično nema fiksni primarni namot. Središnja rupa (prozor) dizajnirana je za prolaz kabela ili bakrenih sabirnica. Provodnik koji prolazi kroz ovaj otvor djeluje kao primarni namot s jednim-zavojem (N1=1N1​=1).
• Princip rada: Kada izmjenična struja teče kroz središnji vodič, stvara vremenski-promjenjivo magnetsko polje. Ovo polje stvara glavni magnetski tok u visoko-permeabilnoj jezgri, koja zatim inducira elektromotornu silu u više-zavojnom sekundarnom namotu namotanom na istu jezgru. Time se postiže linearna proporcionalna transformacija iz visoke primarne struje u nisku sekundarnu struju (obično 5 A ili 1 A).

2. Ključne prednosti i primjene

• Jednostavna instalacija: Budući da nema potrebe prekidati glavni strujni krug za primarno ožičenje-jednostavnim provlačenjem kabela kroz središte-postupak instalacije vrlo je fleksibilan i vremenski-učinkovit.
• Svestranost: Može primiti pojedinačne kabele, više paralelnih kabela ili pune sabirnice, ovisno o veličini prozora.
• Široka primjena: Ovi se transformatori intenzivno koriste u mjerenju snage, sustavima relejne zaštite, pametnim niskonaponskim-razvodnim ormarima i nadzoru industrijske opreme.

• 3. Kritični parametri i sigurnosne mjere

• Podudaranje veličine prozora: Prilikom odabira CT-a, unutarnji promjer prozora mora odgovarati vanjskom promjeru sabirnice ili kabela koji se mjeri kako bi se osiguralo pravilno pristajanje i točnost.
• Omjer okretaja i amper{0}}okreti: Omjer transformacije određen je brojem sekundarnih zavoja. Ako je stvarna radna struja manja od nazivne jedno-vrijednosti prolaza, primarni vodič može se višestruko petljati kroz središte kako bi se prilagodio omjer i održala točnost mjerenja.
• ⚠️ Sekundarna strana nikada ne smije biti otvorena-u strujnom krugu: Tijekom rada, sekundarni krug uvijek mora biti spojen na opterećenje niske-impedancije (kao što je ampermetar, otpornik za uzorkovanje ili zaštitni relej). Ako je sekundarna strana otvorena-u strujnom krugu dok je primarna pod naponom, jezgra će se duboko zasiti, izazivajući opasno visok naponski skok (do tisuća volti) na sekundarnim terminalima. To predstavlja ozbiljne rizike od električnog udara, kvara izolacije i trajnog oštećenja opreme.
