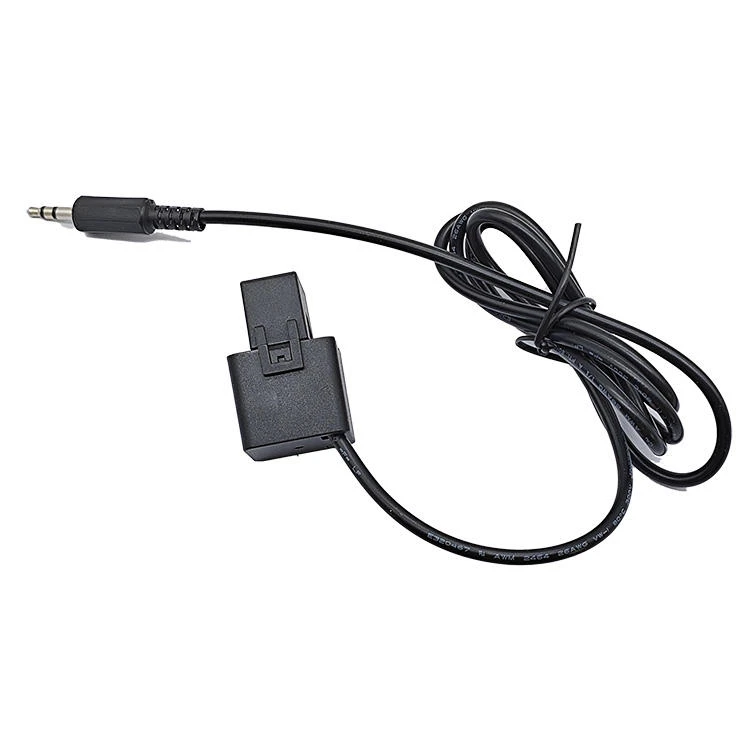

Split Core Ct

Pružajući kvalitetne i standardne kupčeve-elektroničke i pasivne komponente s razdvojenom jezgrom ct i proizvode rješenja, Fullstar Electronics je vodeći proizvođač i dobavljač s razdvojenom jezgrom ct u Kini. dobrodošli u veleprodaju elektronike split core ct iz naše tvornice.

CT s razdvojenom jezgrom (često se naziva strujni transformator-jezgre ili stezaljka-na CT-u) uređaj je za mjerenje struje koji se temelji na principu elektromagnetske indukcije. Njegovo najvažnije obilježje je njegov jedinstveni dizajn "z-jezgre sa šarkama".

1. Osnovni dizajn i princip rada

• Dizajn sa šarkama:Za razliku od tradicionalnih strujnih transformatora s punom{0}}jezgrom, jezgra CT-a s razdvojenom{1}}jezgrom može se otvarati i zatvarati poput kliješta. Ovaj dizajn omogućuje da se izravno stegne oko žice bez prekida strujnog kruga ili odspajanja vodiča.
• Princip rada:Kada je jezgra zatvorena i okružuje strujni -vodič, primarna struja stvara magnetski tok unutar jezgre. Ovo zauzvrat inducira proporcionalnu struju u sekundarnom namotu, omogućujući sigurno mjerenje i praćenje glavne struje.
• Utjecaj zračnog raspora:Zbog zglobnog mehanizma, mikroskopski "zračni raspor" neizbježno se uvodi na mjestu zatvaranja jezgre. Iako su visoko{1}}kvalitetni CT-ovi s podijeljenom-jezgrom opremljeni preciznim zasunima i mehanizmima za zaključavanje kako bi se ovaj jaz sveo na najmanju moguću mjeru, to još uvijek može rezultirati nešto nižom preciznošću i anti-smetnjama u usporedbi s transformatorima s-punom{5}}jezgrom.

2. Glavne prednosti

• Izuzetno praktična instalacija:Ne zahtijeva prekid struje i nema potrebe za rastavljanjem ili rezanjem kabela ili sabirnica. Jednostavno ga otvorite, prebacite preko vodiča i zatvorite.
• Ušteda troškova i vremena:Izbjegava prekide rada sustava uzrokovane-nestankom struje u instalacijama, značajno smanjujući troškove rada i vremena.
• Fleksibilnost i mogućnost ponovne upotrebe:Lako ih je rastaviti i ponovno instalirati, što ih čini idealnim za privremeno praćenje, rješavanje problema, nadogradnju opreme ili scenarije s čestim izmjenama.
• Prilagodljivost složenim okruženjima:Njihova kompaktna veličina čini ih savršenim za uske prostore, složene rasporede ožičenja ili mjesta gdje se napajanje ne može prekinuti (npr. podatkovni centri, bolnice i komercijalni supermarketi).

3. Ograničenja i mjere opreza

• Relativno niža točnost:Ograničena prazninom otvorenog magnetskog kruga, njihova tipična točnost je oko 1%–2% (iako neki visoko-kvalitetni proizvođači mogu postići klasu od 0,5). Općenito nisu prikladni za visoko-precizno mjerenje prihoda ili kritičnu relejnu zaštitu.
• Ograničena mehanička čvrstoća i zaštita:Otvorena struktura može biti oštećena tijekom vremena zbog dugotrajnih-vibracija ili starenja, što može dovesti do lokalnog zagrijavanja i sigurnosnih opasnosti. Osim toga, otvorena brtva ima slabu otpornost na prašinu i vodu, što je čini neprikladnom za vlažna, prašnjava ili oštra vanjska okruženja.
• Ograničenja razine napona:Zbog poteškoća u postizanju potpuno zatvorene izolacijske strukture s otvorenim-zglobnim dizajnom, CT-ovi s razdvojenom-jezgrom prvenstveno se koriste u-distribucijskim sustavima niskog napona (obično 1 kV i niže). Osim ako sam primarni nosivi kabel nema dovoljnu izolaciju, oni se općenito ne koriste u visoko-naponskim okruženjima.

4. Tipični scenariji primjene

Zahvaljujući izvanrednoj prednosti instalacije bez prekida napajanja, CT-ovi s podijeljenom{0}}jezgrom naširoko se koriste u sljedećim područjima:

• Preinake i nadogradnje sustava napajanja za starije projekte:Dodavanje nadzorne opreme bez ometanja normalnog rada postojećih objekata.
• Automatizacija zgrada i praćenje potrošnje energije:Kao što je pod{0}}mjerenje u komercijalnim zgradama i analiza energetske učinkovitosti.
• Praćenje stanja industrijske opreme:Ispitivanje opterećenja i nadzor stanja za motore, pumpe i pokretne trake.
• Nova energija i sustavi za pohranu energije:Uključujući solarne primjene i hibridne pretvarače za pohranu energije u stambenim objektima.
• Privremeno testiranje i rješavanje problema:Koristi se u prijenosnim instrumentima i privremenim ispitivanjima opterećenja.

Ukratko, split{0}}core CT je strujni senzor čija je glavna prodajna točka "praktična instalacija bez prekida napajanja." Prilikom odabira, ako aplikacija zahtijeva izuzetno visoku preciznost ili uključuje oštra okruženja, prednost treba dati solidnoj-core CT. Međutim, za projekte rekonstrukcije, privremeni nadzor ili scenarije niskog-napona gdje se napajanje ne može prekinuti, CT s podijeljenom{5}}jezgrom je najidealnije rješenje.
